4. Monitoring¶
Work in progress - not finished yet!
Als Monitoring verwenden wir den Prometheus Stack (Prometheus + Alertmanager + Pushgateway) mit Grafana zur Visualisierung.
Zum Erfassen der Sensordaten verwenden wir neben node_exporter (generelle Hoststatistiken), blackbox_exporter (ICMP & HTTP Tests) und cAdvisor (für Docker) auch Anwendungsspezifische Prometheus Exporter (nginx, mysql, postgresql, ssh, gitlab, grafana, ...). Viele von diesen sind in dieser Liste zu finden.
Möchte man bereitgestellte Sensordaten einer Anwendung (die sich nicht im Prometheus-Format befinden) verarbeiten, so kann man auch einen eigenen Exporter schreiben.
services:
grafana:
image: grafana/grafana
restart: always
volumes:
- "/srv/monitoring/grafana/lib:/var/lib/grafana"
- "/srv/monitoring/grafana/etc:/etc/grafana"
environment:
GF_RENDERING_SERVER_URL: http://renderer:8081/render
GF_RENDERING_CALLBACK_URL: http://grafana:3000/
ports:
- "[::1]:3000:3000"
renderer:
image: grafana/grafana-image-renderer:latest
restart: always
environment:
ENABLE_METRICS: 'true'
RENDERING_MODE: 'clustered'
RENDERING_CLUSTERING_MODE: 'browser'
RENDERING_CLUSTERING_MAX_CONCURRENCY: '5'
prometheus:
image: prom/prometheus
restart: always
volumes:
- "/srv/monitoring/prometheus/prometheus.yml:/etc/prometheus/prometheus.yml"
- "/srv/monitoring/prometheus/data:/prometheus"
ports:
- "[::1]:9090:9090"
alertmanager:
image: prom/alertmanager
restart: always
ports:
- "[::1]:9093:9093"
pushgateway:
image: prom/pushgateway
restart: always
ports:
- "[::1]:9091:9091"
node_exporter:
image: prom/node-exporter
restart: always
volumes:
- "/proc:/host/proc:ro"
- "/sys:/host/sys:ro"
- "/:/rootfs:ro"
command:
- "--path.procfs=/host/proc"
- "--path.sysfs=/host/sys"
- "--path.rootfs=/rootfs"
- "--collector.filesystem.ignored-mount-points='^(/rootfs|/host|)/(sys|proc|dev|host|etc)($$|/)'"
# - "--collector.filesystem.ignored-fs-types='^(sys|proc|auto|cgroup|devpts|ns|au|fuse\.lxc|mqueue)(fs|)$$'"
blackbox_exporter:
image: prom/blackbox-exporter
restart: always
command: "--config.file=/config/config.yml"
volumes:
- "/srv/monitoring/blackbox_exporter/:/config/"
cadvisor:
image: gcr.io/cadvisor/cadvisor
restart: always
#privileged: true
#devices:
# - "/dev/kmsg:/dev/kmsg"
volumes:
- "/:/rootfs:ro"
- "/var/run:/var/run:ro"
- "/sys:/sys:ro"
- "/var/lib/docker:/var/lib/docker:ro"
- "/cgroup:/cgroup:ro"
# /srv/monitoring/prometheus/prometheus.yml
global:
scrape_interval: 30s
evaluation_interval: 30s
alerting:
alertmanagers:
- scheme: http
static_configs:
- targets:
- 'alertmanager:9093'
scrape_configs:
- job_name: 'prometheus'
static_configs:
- targets: ['localhost:9090']
- job_name: 'blackbox_exporter_http'
metrics_path: '/probe'
params:
module: [http_2xx]
static_configs:
- targets:
- https://www.google.de
relabel_configs:
- source_labels: [__address__]
target_label: __param_target
- source_labels: [__param_target]
target_label: instance
- target_label: __address__
replacement: blackbox-exporter:9115
- job_name: 'blackbox_exporter_icmp'
metrics_path: '/probe'
params:
module: [icmp]
static_configs:
- targets:
- google.com
relabel_configs:
- source_labels: [__address__]
target_label: __param_target
- source_labels: [__param_target]
target_label: instance
- target_label: __address__
replacement: blackbox-exporter:9115
- job_name: 'blackbox_exporter'
static_configs:
- targets:
- blackbox-exporter:9115
- job_name: 'node_exporter'
static_configs:
- targets:
- node_exporter:9100
- job_name: 'cadvisor'
static_configs:
- targets:
- "cadvisor:8080"
- job_name: pushgateway
honor_labels: true
static_configs:
- targets: ['pushgateway:9091']
# /srv/monitoring/blackbox_exporter/config.yml
modules:
http_2xx:
prober: http
http:
preferred_ip_protocol: "ip4" # defaults to "ip6"
icmp:
prober: icmp
icmp:
preferred_ip_protocol: "ip4" # defaults to "ip6"
Ordner kopieren und Ordnerberechtigungen anpassen¶
docker compose cp grafana:/var/lib/grafana /srv/monitoring/grafana/lib
docker compose cp grafana:/etc/grafana /srv/monitoring/grafana/etc
sudo chown -R 472 /srv/monitoring/grafana
Reverse Proxy aufsetzen¶
ports:
- "[::1]:8000:8083"
# /etc/nginx/sites-available/monitoring.domain.de
# https://ssl-config.mozilla.org/#server=nginx&version=1.27.3&config=modern&openssl=3.4.0&ocsp=false&guideline=5.7
server {
server_name monitoring.domain.de;
listen 0.0.0.0:443 ssl http2;
listen [::]:443 ssl http2;
ssl_certificate /root/.acme.sh/monitoring.domain.de_ecc/fullchain.cer;
ssl_certificate_key /root/.acme.sh/monitoring.domain.de_ecc/monitoring.domain.de.key;
ssl_session_timeout 1d;
ssl_session_cache shared:MozSSL:10m; # about 40000 sessions
ssl_session_tickets off;
# modern configuration
ssl_protocols TLSv1.3;
ssl_prefer_server_ciphers off;
# HSTS (ngx_http_headers_module is required) (63072000 seconds)
add_header Strict-Transport-Security "max-age=63072000" always;
# OCSP stapling
ssl_stapling on;
ssl_stapling_verify on;
location / {
proxy_pass http://[::1]:3000/;
proxy_http_version 1.1;
proxy_set_header Upgrade $http_upgrade;
proxy_set_header Connection 'upgrade';
proxy_set_header X-Real-IP $proxy_add_x_forwarded_for;
proxy_set_header X-Forwarded-For $remote_addr;
proxy_set_header X-Forwarded-Proto $scheme;
proxy_set_header Host $host;
proxy_cache_bypass $http_upgrade;
}
}
labels:
- "traefik.enable=true"
- "traefik.http.services.srv_monitoring.loadbalancer.server.port=8083"
- "traefik.http.routers.r_monitoring.rule=Host(`monitoring.domain.de`)"
- "traefik.http.routers.r_monitoring.entrypoints=websecure"
Dieser Webendpoint ist der welcher auf jeden Fall benötigt wird um die Daten darzustellen. Prometheus und Alertmanager haben auch eigene Web Interfaces welche man auch noch mit einem Endpoint versehen könnte. Dies ist aber keine Pflicht.
Erster Login¶
Der erste Login ist mit den Zugangsdaten admin:admin möglich. Danach fragt Grafana nach einem neuen Passwort für den Admin User.
Erste data source¶
Über https://monitoring.domain.de/connections/datasources/new kann man eine neue Datenquelle hinzufügen.
Dadurch dass in dem docker container ein Prometheus Service ist, können wir Prometheus als Datenquelle hinzufügen. Dies geschiet indem ihr Prometheus auswählt.
Den Namen der Datenquelle könnt ihr frei wählen. Als URL brauchen wir hier http://prometheus:9090.

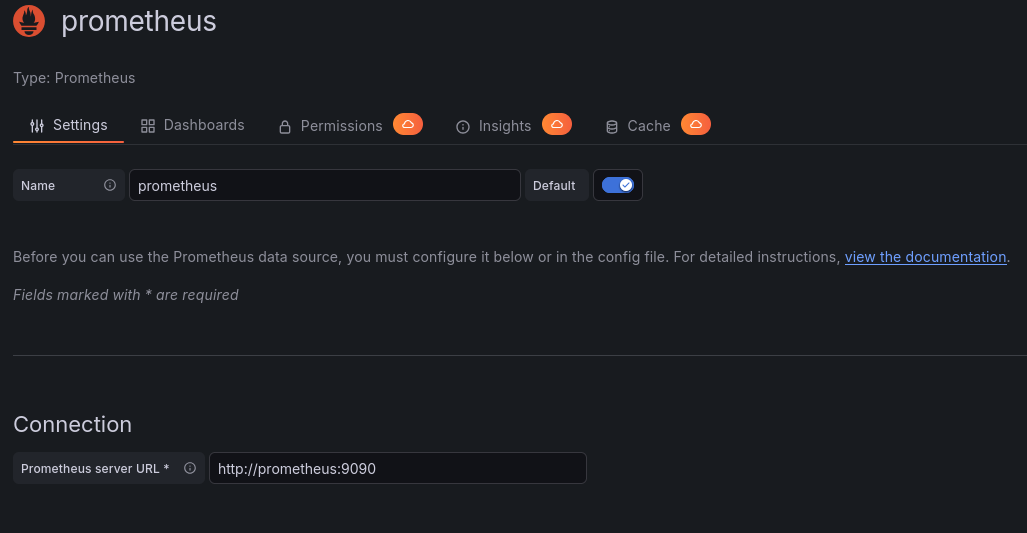

Am Ende sollte die Konfiguration wie folgt aussehen:
